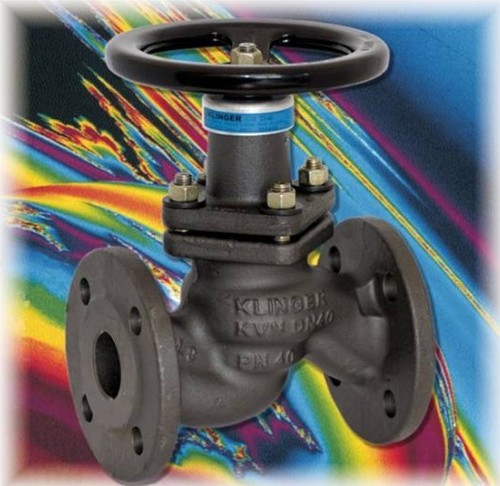

Поршневые шиберные вентили КЛИНГЕР KVN  Технические данные серии Условный проход: 10-200 и 1/2” - 8”
Давление: 6/16/40/63 Class 150/300 cwp 900 Температура: -85°C…+400°C Материал корпуса: EN-GJL-250,EN-JS1049, 1.0619,1.4581, WCB, CF8M Исполнения: с фланцами, муфтовые,под приварку,регулирующие Вентильные кольца: KX-GT, KX Обзор исполнений

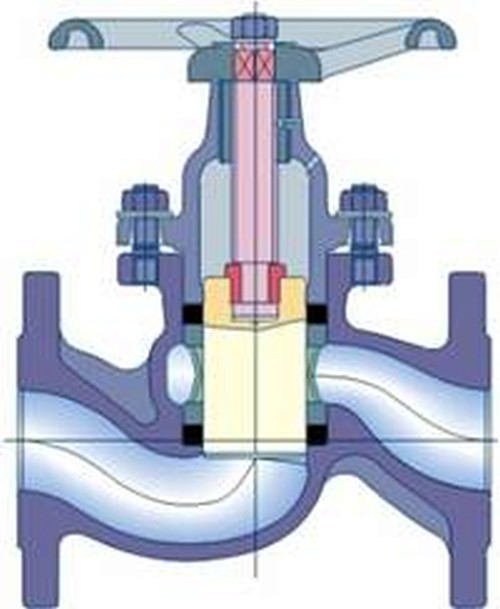

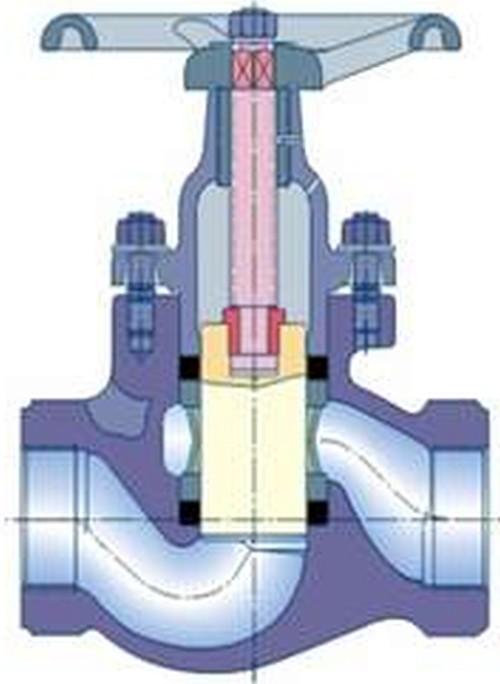

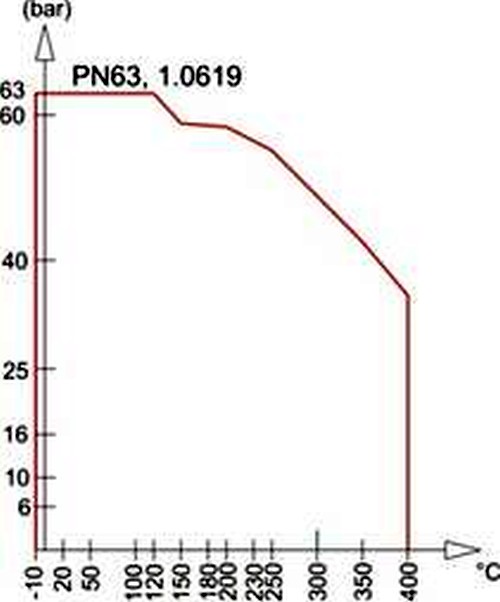

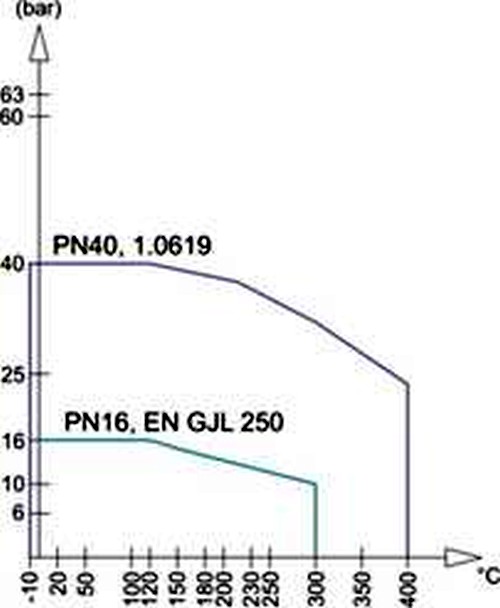

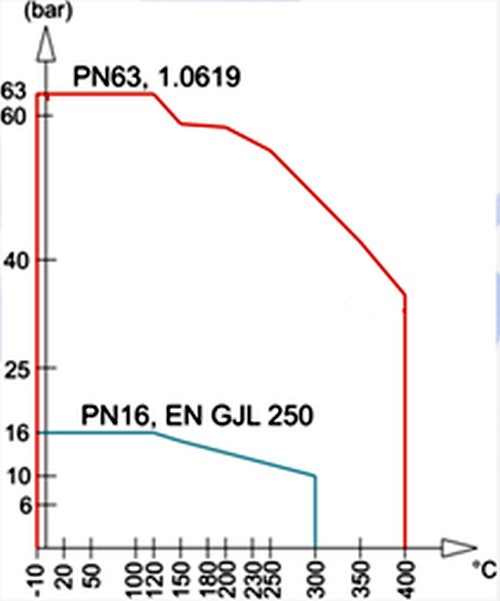

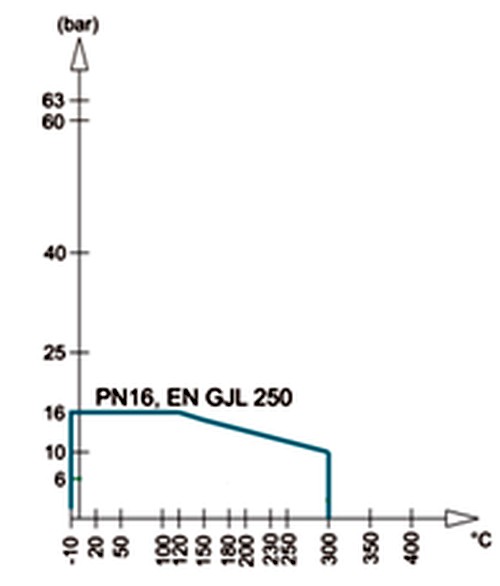

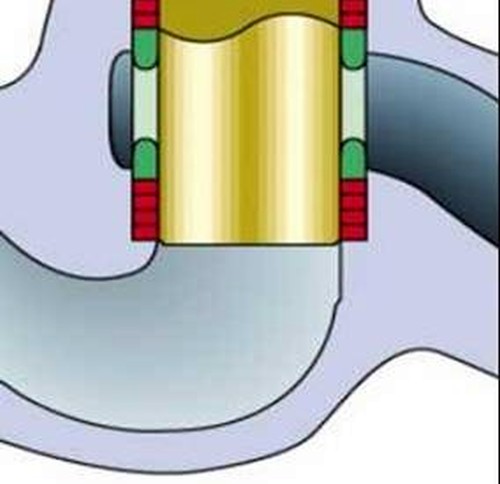

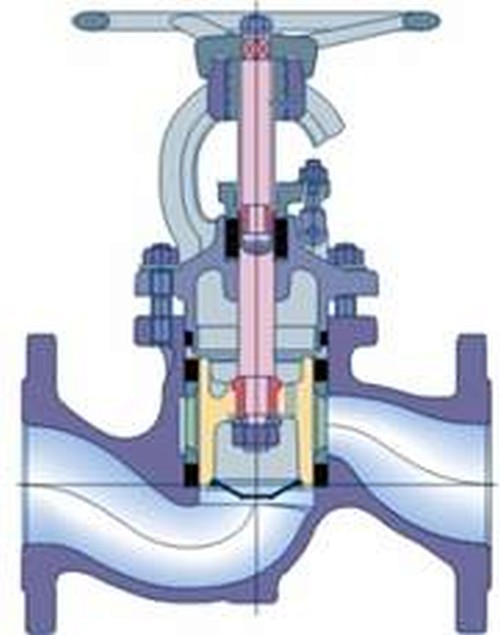

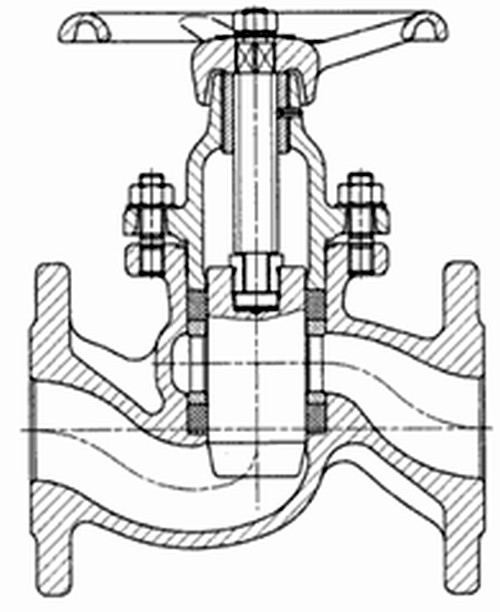

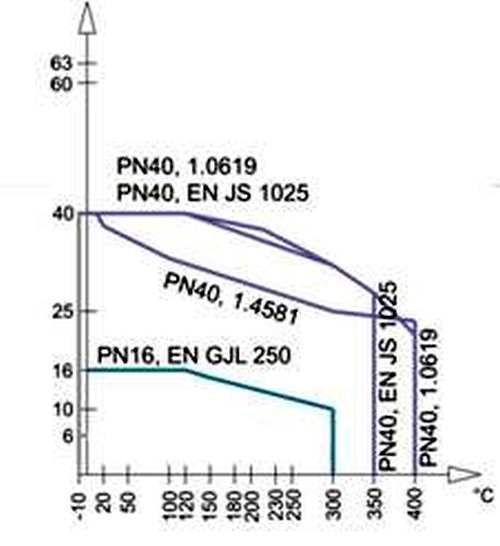

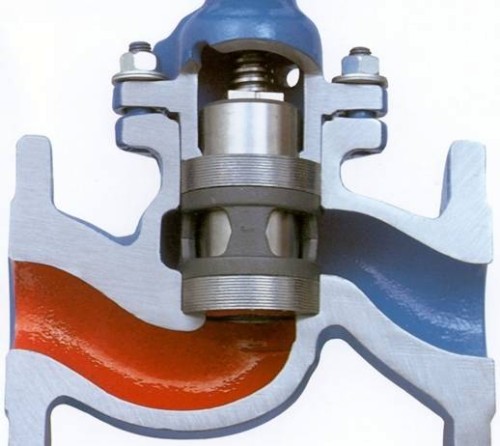

 KVN 15-50 WKZ III, VI, VIII, Xc  KVN 65-200 WKZ VI, VIII  KVMN1/2“-2“ , NPT WKZ III, VIII, Xc  KVN 65-150 WKZ III  KVN 65-200 WKZ III-VIII Диаграмма давлений и температур  KVN 15-50 WKZ III, VI, VIII, Xc  KVN 65-200 WKZ VI, VII  KVMN1/2“-2“ , NPT WKZ III, VIII, Xc  KVN 65-150 WKZ III  KVN 65-200 WKZ III-VIII Конструкция Уплотнительным элементом является поршень из нержавеющей стали с двумя эластичными вентильными кольцами. Верхнее уплотнительное кольцо обеспечивает герметичность во внешнюю среду, нижнее уплотняет на проходе. Большая уплотнительная поверхность поршня обеспечивает максимальную герметичность. При
закрытии вентиля загрязнения выталкиваются с внутренней поверхности
нижнего уплотняющего кольца, поэтому возможна надежная герметизация
сложных и загрязненных сред. Этот принцип исключает повреждение уплотнительного элемента и гарантирует герметичность.
 Конкурентные преимущества По сравнению с седельными вентилями: большая скорость потока, возникающая в окнах стакана, не влияет на герметичность.

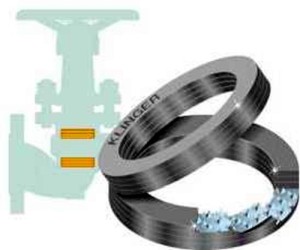

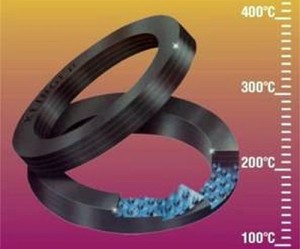

При неполном открытии среда не повреждает уплотнительную поверхность. Арматура закрыта, как только поршень достиг нижнего уплотнительного кольца, для плотного перекрытия не требуется дожатие. Отсутствует трение с плунжером. При закрытии вентиля происходит самоочистка всей конструкции.   Уплотнительные кольца Состоят из графита и нержавеющей стали.

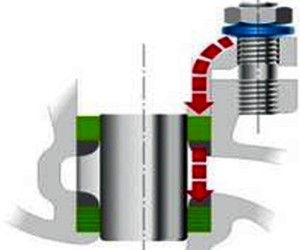

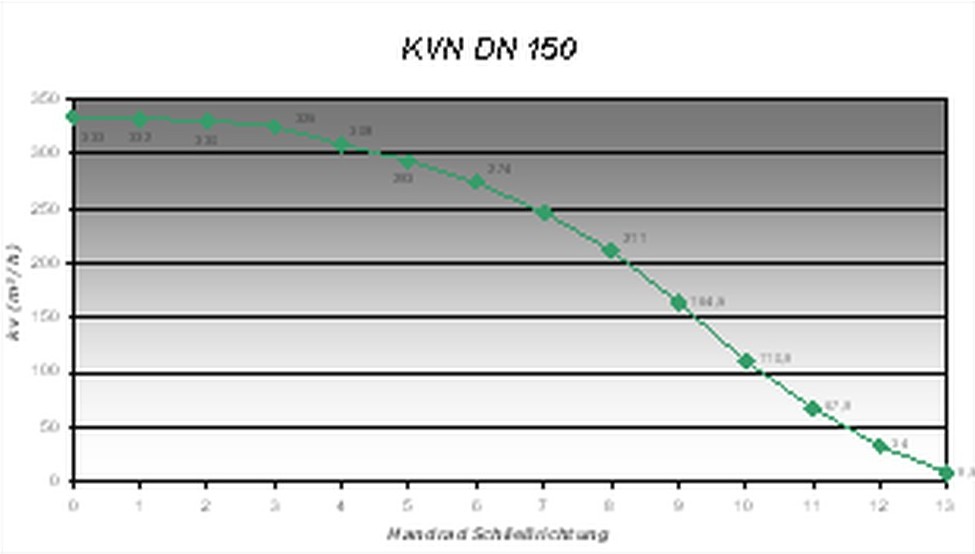

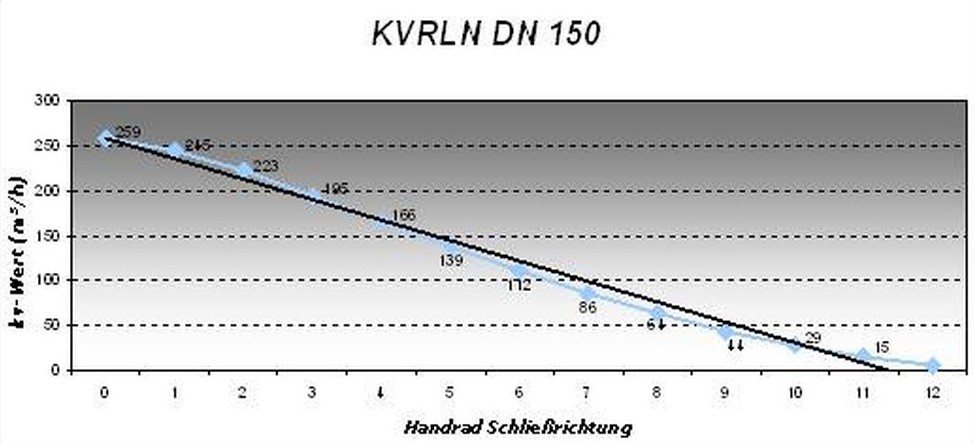

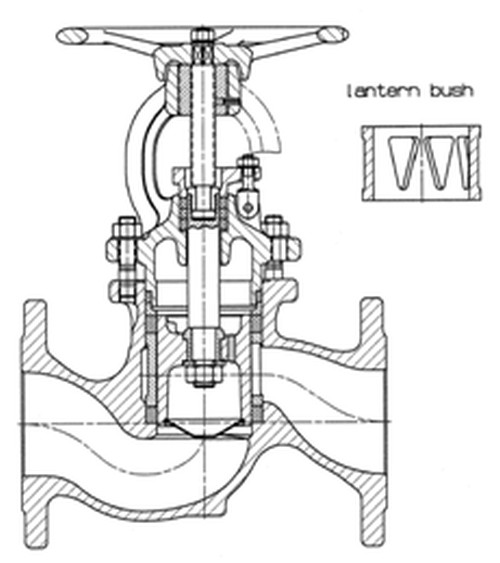

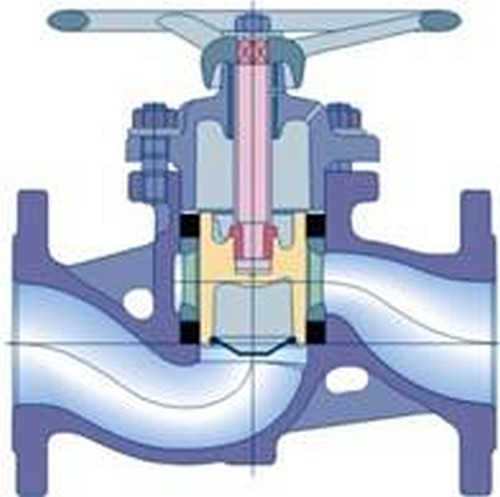

Безасбестовые, необслуживаемые. Температура применений: от -85°C до +400°C. Предназначены для пара и парового конденсата, подходят для частых перепадов температуры. Максимальное давление: 63 bar Коррозинностойки. Применимы для сред с высокими и низкими PH-значениями. Вентильные кольца могут быть дополнительно подтянуты, что восстанавливает герметичность перекрытия.    Регулирующее исполнение   Регулирующее исполнение DN 15-50 с регулирующим поршнем   Регулирующее исполнение DN 15-50 с регулирующей колбой |
