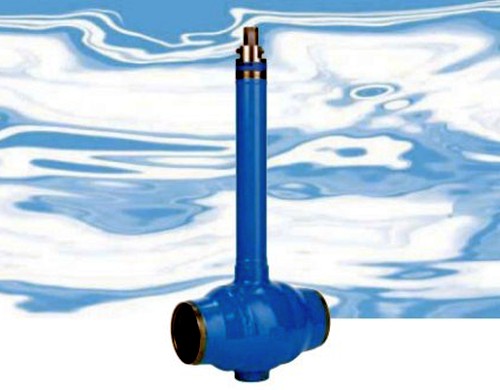

Шаровые краны КНO Монолит

KHO


Общая техническая информация


Тип: шаровой кран - KLINGER KHO Monolith

Конструкция:
одночастевой, полносварной

Проход:
редуцированный

Условный проход:
Ду 25- 300

Давление:
Pу 40

Температура:
от -10°C до +270°C

Материал корпуса:
сталь, нержавеющая сталь

Присоединение:
под приварку

Среды:
вода, нефть, газ


Обзор исполнений

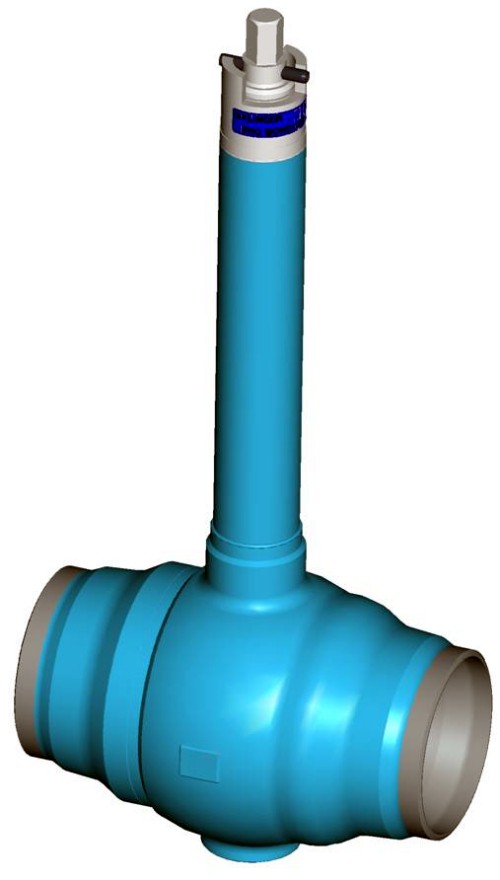

Тип1
Исполнение для подземной установки, с удлиненным штоком, DN 25 - 300

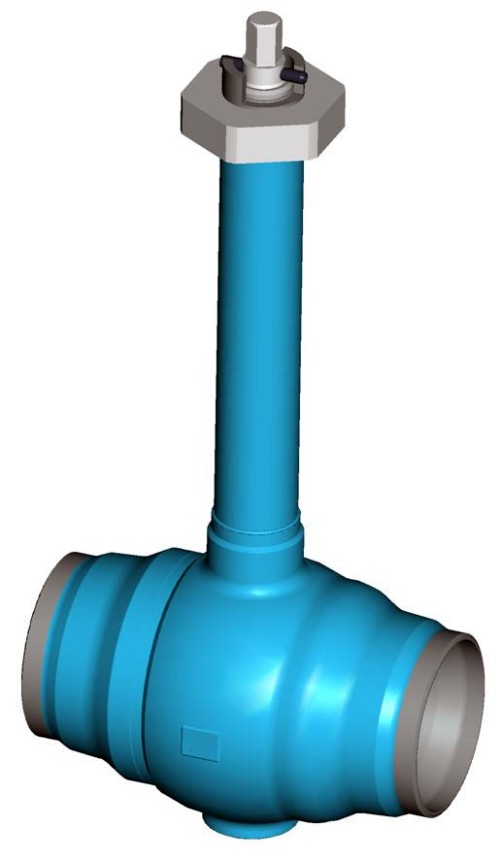

Тип2
Исполнение с топ-фланцем, позволяет установить редуктор, доступно от DN 125

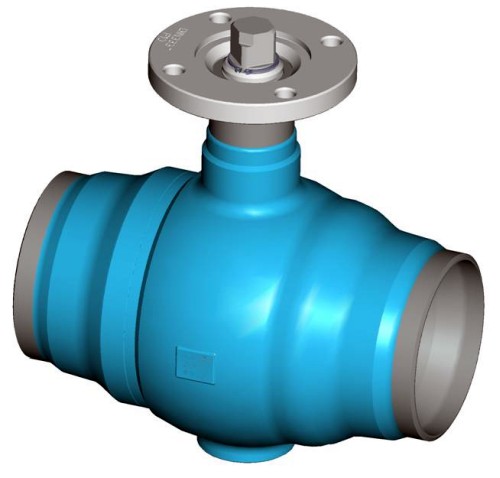

Тип 4
Исполнение с топ-фланцем по ISO 5211 для установки электро-привода

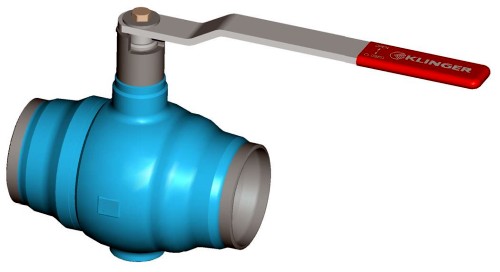

Тип 3
Исполнение с ручкой и коротким штоком

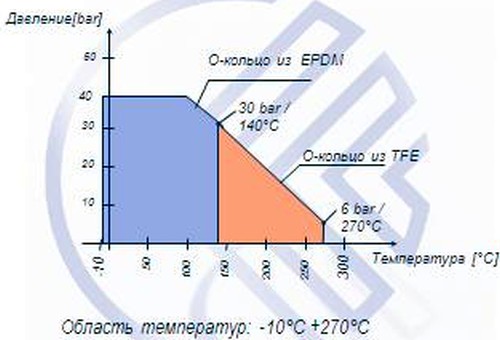

График давлений и температур


Данная диаграмма позволяет оптимизировать выбор арматуры. Найдите пункт в полях диаграммы и Вы узнаете, соответствуют ли резервы безопасности Вашим требованиям. Графики давлений/температур см. также в каталоге "Клингер Монолит".


График


Особенности конструкции шаровых кранов серии Монолит

Корпус, оптимизирующий нагрузку. Только один сварной шов в направлении потока.  Отсутствие деталей из листовой стали или проката.
Без седловидного шва на корпусе. Необслуживаемый.

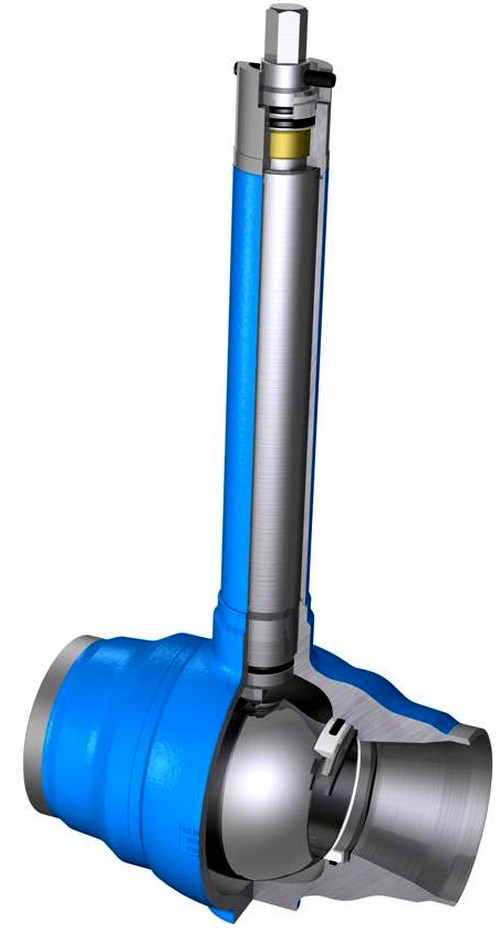

Конструкция

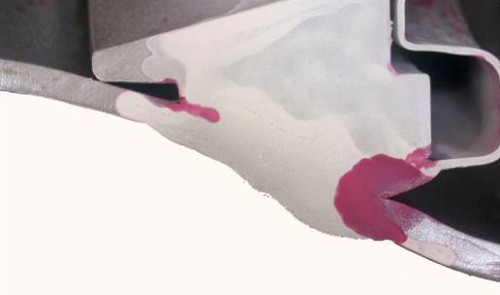

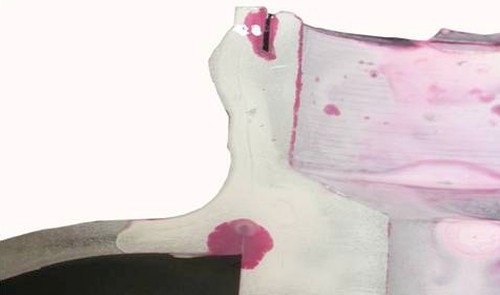

Сравнение с традиционными шаровыми кранами из листового проката

Oдночастевые полносварные шаровые краны из листовой стали, обладающей высоким внутренним напряжением. За счет сварки отдельных частей возникает дополнительное напряжение и микротрещины. Сварные швы не полностью заделаны.

12

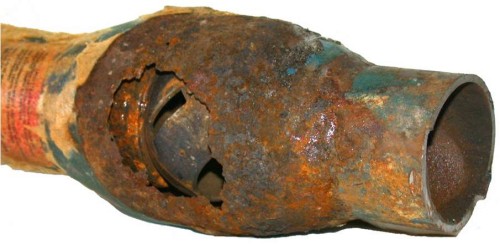

В результате, в процессе эксплуатации , коррозия и разрушение:

3


Большой срок службы арматуры KHO Монолит обеспечивается качеством материалов и совершенством технологии: использованы детали из высококачественного стального литья, создана прочная конструкция корпуса только с одним сварным швом, конструкция оптимизирована с помощью FEM-расчета, использована современная сварочная технология.

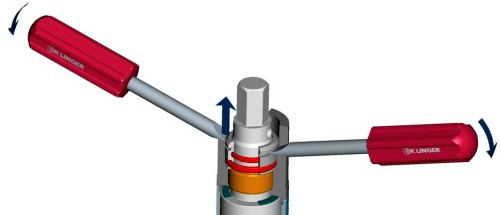

Ремонтопригодность

О-образное кольцо (на конце штока) при износе может быть легко заменено простым инструментом без снятия изоляции. Перед заменой О-образного кольца следует опорожнить трубопровод и привести шаровой кран в ЗАКРЫТОЕ положение. Шток защищен от продувки.

Ремонтопригодность
